Historia

A principios de 1980 el desarrollo de redes originó desorden en muchos sentidos. Se produjo un enorme crecimiento en la cantidad y tamaño de las redes. A medida que las empresas tomaron conciencia de las ventajas de usar tecnologías de conexión, las redes se agregaban o expandían a casi la misma velocidad a la que se introducían las nuevas tecnologías de red.
Para mediados de 1980, estas empresas comenzaron a sufrir las consecuencias de la rápida expansión. De la misma forma en que las personas que no hablan un mismo idioma tienen dificultades para comunicarse, las redes que utilizaban diferentes especificaciones e implementaciones tenían dificultades para intercambiar información. El mismo problema surgía con las empresas que desarrollaban tecnologías de conexiones privadas o propietarias. "Propietario" significa que una sola empresa o un pequeño grupo de empresas controlan todo uso de la tecnología. Las tecnologías de conexión que respetaban reglas propietarias en forma estricta no podían comunicarse con tecnologías que usaban reglas propietarias diferentes.
Para enfrentar el problema de incompatibilidad de redes, la ISO investigó modelos de conexión como la red de Digital Equipment Corporation (DECnet), la Arquitectura de Sistemas de Red (Systems Network Architecture, SNA) y TCP/IP, a fin de encontrar un conjunto de reglas aplicables de forma general a todas las redes. Con base en esta investigación, la ISO desarrolló un modelo de red que ayuda a los fabricantes a crear redes que sean compatibles con otras redes.

Modelo de referencia OSI

Fue desarrollado en 1980 por la ISO, una federación global de organizaciones que representa aproximadamente a 130 países. El núcleo de este estándar es el modelo de referencia OSI, una normativa formada por siete capas que define las diferentes fases por las que deben pasar los datos para viajar de un dispositivo a otro sobre una red de comunicaciones.
Siguiendo el esquema de este modelo se crearon numerosos protocolos. El advenimiento de protocolos más flexibles donde las capas no están tan desmarcadas y la correspondencia con los niveles no era tan clara puso a este esquema en un segundo plano. Sin embargo se usa en la enseñanza como una manera de mostrar cómo puede estructurarse una "pila" de protocolos de comunicaciones.
El modelo específica el protocolo que debe usarse en cada capa, y suele hablarse de modelo de referencia ya que se usa como una gran herramienta para la enseñanza de comunicación de redes.
Se trata de una normativa estandarizada útil debido a la existencia de muchas tecnologías, fabricantes y compañías dentro del mundo de las comunicaciones, y al estar en continua expansión, se tuvo que crear un método para que todos pudieran entenderse de algún modo, incluso cuando las tecnologías no coincidieran. De este modo, no importa la localización geográfica o el lenguaje utilizado. Todo el mundo debe atenerse a unas normas mínimas para poder comunicarse entre sí. Esto es sobre todo importante cuando hablamos de la red de redes, es decir, Internet.
Este modelo está dividido en siete (7) capas o niveles:

Nivel físico

Es la primera capa del Modelo OSI. Es la que se encarga de la topología de red y de las conexiones globales de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información.
Sus principales funciones se pueden resumir como:
  • Definir el medio o medios físicos por los que va a viajar la comunicación: cable de pares trenzados (o no, como en RS232/EIA232), cable coaxial, guías de onda, aire, fibra óptica.
  • Definir las características materiales (componentes y conectores mecánicos) y eléctricas (niveles de tensión) que se van a usar en la transmisión de los datos por los medios físicos.
  • Definir las características funcionales de la interfaz (establecimiento, mantenimiento y liberación del enlace físico).
  • Transmitir el flujo de bits a través del medio.
  • Manejar las señales eléctricas del medio de transmisión, polos en un enchufe, etc.
  • Garantizar la conexión (aunque no la fiabilidad de dicha conexión).

Nivel de enlace de datos

Esta capa se ocupa del direccionamiento físico, del acceso al medio, de la detección de errores, de la distribución ordenada de tramas y del control del flujo. Es uno de los aspectos más importantes que revisar en el momento de conectar dos ordenadores, ya que está entre la capa 1 y 3 como parte esencial para la creación de sus protocolos básicos (MAC, IP), para regular la forma de la conexión entre computadoras así determinando el paso de tramas (trama = unidad de medida de la información en esta capa, que no es más que la segmentación de los datos trasladándolos por medio de paquetes), verificando su integridad, y corrigiendo errores, por lo cual es importante mantener una excelente adecuación al medio físico (los más usados son el cable UTP, par trenzado o de 8 hilos), con el medio de red que redirecciona las conexiones mediante un router. Dadas estas situaciones cabe recalcar que el dispositivo que usa la capa de enlace es el Switch que se encarga de recibir los datos del router y enviar cada uno de estos a sus respectivos destinatarios (servidor -> computador cliente o algún otro dispositivo que reciba información como teléfonos móviles, tabletas y diferentes dispositivos con acceso a la red, etc.), dada esta situación se determina como el medio que se encarga de la corrección de errores, manejo de tramas, protocolización de datos (se llaman protocolos a las reglas que debe seguir cualquier capa del modelo OSI).

Nivel de red

Se encarga de identificar el enrutamiento existente entre una o más redes. Las unidades de información se denominan paquetes, y se pueden clasificar en protocolos enrutables y protocolos de enrutamiento.
  • Enrutables: viajan con los paquetes (IP, IPX, APPLETALK)
  • Enrutamiento: permiten seleccionar las rutas (RIP, IGRP, EIGRP, OSPF, BGP)
El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea se denominan encaminadores o enrutadores, aunque es más frecuente encontrarlo con el nombre en inglés routers. Los routers trabajan en esta capa, aunque pueden actuar como switch de nivel 2 en determinados casos, dependiendo de la función que se le asigne. Los firewalls actúan sobre esta capa principalmente, para descartar direcciones de máquinas.
En este nivel se realiza el direccionamiento lógico y la determinación de la ruta de los datos hasta su receptor final.

Nivel de transporte

Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que esté utilizando. La PDU de la capa 4 se llama Segmento o Datagrama, dependiendo de si corresponde a TCP o UDP. Sus protocolos son TCP y UDP; el primero orientado a conexión y el otro sin conexión. Trabajan, por lo tanto, con puertos lógicos y junto con la capa red dan forma a los conocidos como Sockets IP:Puerto (191.16.200.54:80).

Nivel de sesión

Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos computadores que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción. En muchos casos, los servicios de la capa de sesión son parcial o totalmente prescindibles.

Nivel de presentación

El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible.
Esta capa es la primera en trabajar más el contenido de la comunicación que el cómo se establece la misma. En ella se tratan aspectos tales como la semántica y la sintaxis de los datos transmitidos, ya que distintas computadoras pueden tener diferentes formas de manejarlas.
Esta capa también permite cifrar los datos y comprimirlos. Por lo tanto, podría decirse que esta capa actúa como un traductor.

Nivel de aplicación

Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (Post Office Protocol y SMTP), gestores de bases de datos y servidor de ficheros (FTP), por UDP pueden viajar (DNS y Routing Information Protocol). Hay tantos protocolos como aplicaciones distintas y puesto que continuamente se desarrollan nuevas aplicaciones el número de protocolos crece sin parar.
Cabe aclarar que el usuario normalmente no interactúa directamente con el nivel de aplicación. Suele interactuar con programas que a su vez interactúan con el nivel de aplicación pero ocultando la complejidad subyacente.

Regla mnemotécnica

A fin de facilitar el aprendizaje y memorización de los nombres de las capas que componen el modelo, una regla sencilla es memorizarlas como una sigla: APSTREFel cual se define de la siguiente manera:


Aplicación
Presentación
Sesión
Transporte
Red
Enlace de datos
Física

Unidades de datos

El intercambio de información entre dos capas OSI consiste en que cada capa en el sistema fuente le agrega información de control a los datos, y cada capa en el sistema de destino analiza y quita la información de control de los datos como sigue:
Si una computadora (A) desea enviar datos a otra (B), en primer término los datos deben empaquetarse a través de un proceso denominado encapsulamiento, es decir, a medida que los datos se desplazan a través de las capas del modelo OSI, reciben encabezados, información final y otros tipos de información.

N-PDU

La Unidad de Datos de Protocolo (N-PDU) es la información intercambiada entre entidades pares, es decir, dos entidades pertenecientes a la misma capa pero en dos sistemas diferentes, utilizando una conexión N-1. Está compuesta por:
  • N-SDU (Unidad de Datos del Servicio): son los datos que necesitan la entidades N para realizar funciones del servicio pedido por la entidad N+1.
  • N-PCI (Información de Control del Protocolo): información intercambiada entre entidades N utilizando una conexión N-1 para coordinar su operación conjunta.

N-IDU

La Unidad de Datos de Interfaz (N-IDU): es la información transferida entre dos niveles adyacentes, es decir, dos capas contiguas. Está compuesta por:
  • N-ICI (Información de Control de Interfaz): información intercambiada entre una entidad N+1 y una entidad N para coordinar su operación conjunta.
  • Datos de Interfaz-(N): información transferida entre una entidad-(N+1) y una entidad-(N) y que normalmente coincide con la (N+1)-PDU.

Transmisión de los datos

Transferencia de información en el modelo OSI.
La capa de aplicación recibe el mensaje del usuario y le añade una cabecera constituyendo así la PDU de la capa de aplicación. La PDU se transfiere a la capa de aplicación del nodo destino, este elimina la cabecera y entrega el mensaje al usuario.
Para ello ha sido necesario todo este proceso:
  1. Ahora hay que entregar la PDU a la capa de presentación para ello hay que añadirle la correspondiente cabecera ICI y transformarla así en una IDU, la cual se transmite a dicha capa.
  2. La capa de presentación recibe la IDU, le quita la cabecera y extrae la información, es decir, la SDU, a esta le añade su propia cabecera (PCI) constituyendo así la PDU de la capa de presentación.
  3. Esta PDU es transferida a su vez a la capa de sesión mediante el mismo proceso, repitiéndose así para todas las capas.
  4. Al llegar al nivel físico se envían los datos que son recibidos por la capa física del receptor.
  5. Cada capa del receptor se ocupa de extraer la cabecera, que anteriormente había añadido su capa homóloga, interpretarla y entregar la PDU a la capa superior.
  6. Finalmente, llegará a la capa de aplicación, la cual entregará el mensaje al usuario.

Formato de los datos

Otros datos reciben una serie de nombres y formatos específicos en función de la capa en la que se encuentren, debido a como se describió anteriormente la adhesión de una serie de encabezados e información final. Los formatos de información son los que muestra el gráfico:
APDU
(capa 7) unidad de datos en la capa de aplicación.
PPDU
(capa 6) unidad de datos en la capa de presentación.
SPDU
(capa 5) unidad de datos en la capa de sesión.
TPDU
(capa 4) unidad de datos en el Segmento de transporte o Datagrama.
Paquete
(capa 3) unidad de datos en el nivel de red.
Trama
(capa 2) unidad de datos en la capa de enlace.
Bit
(capa 1) unidad de datos en la capa física.

Operaciones sobre los datos

En determinadas situaciones es necesario realizar una serie de operaciones sobre las PDU para facilitar su transporte, debido a que son demasiado grandes o bien porque son demasiado pequeñas y estaríamos desaprovechando la capacidad del enlace.

Bloqueo y desbloqueo

El bloqueo hace corresponder varias (N)-SDU en una (N)-PDU.
El desbloqueo identifica varias (N)-SDU que están contenidas en una (N)-PDU.

Concatenación y separación

La concatenación es una función-(N) que realiza
el nivel-(N) y que hace corresponder varias (N)-PDU en
una sola (N-1)-SDU.
La separación identifica varias (N)-PDU que están contenidas en una sola (N-1)-SDU

CAPAS



El Modelo OSI divide en 7 capas el proceso de transmisión de la información entre equipo informáticos, donde cada capa se encarga de ejecutar una determinada parte del proceso global.

El modelo OSI abarca una serie de eventos importantes:

-el modo en q los datos se traducen a un formato apropiado para la arquitectura de red q se esta utilizando
- El modo en q las computadoras u otro tipo de dispositivo de la red se comunican. Cuando se envíen datos tiene q existir algún tipo de mecanismo q proporcione un canal de comunicación entre el remitente y el destinatario.
- El modo en q los datos se transmiten entre los distintos dispositivos y la forma en q se resuelve la secuenciación y comprobación de errores
- El modo en q el direccionamiento lógico de los paquetes pasa a convertirse en el direccionamiento físico q proporciona la red

CAPAS

Las dos únicas capas del modelo con las que de hecho, interactúa el usuario son la primera capa, la capa Física, y la ultima capa, la capa de Aplicación,
La capa física abarca los aspectos físicos de la red (es decir, los cables, hubs y el resto de dispositivos que conforman el entorno físico de la red). Seguramente ya habrá interactuado mas de una vez con la capa Física, por ejemplo al ajustar un cable mal conectado.
La capa de aplicación proporciona la interfaz que utiliza el usuario en su computadora para enviar mensajes de correo electrónico 0 ubicar un archive en la red.

7. Aplicación

6. Presentación

5. Sesión

4. Transporte

3. Red

2. Enlace de datos

1. Físico

Capa de Aplicación

Proporciona la interfaz y servicios q soportan las aplicaciones de usuario. También se encarga de ofrecer acceso general a la red
Esta capa suministra las herramientas q el usuario, de hecho ve. También ofrece los servicios de red relacionados con estas aplicaciones, como la gestión de mensajes, la transferencia de archivos y las consultas a base de datos.
Entre los servicios de intercambio de información q gestiona la capa de aplicación se encuentran los protocolos SMTP, Telnet, ftp, http

Capa de presentación

La capa de presentación puede considerarse el traductor del modelo OSI. Esta capa toma los paquetes de la capa de aplicación y los convierte a un formato genérico que pueden leer todas las computadoras. Par ejemplo, los datos escritos en caracteres ASCII se traducirán a un formato más básico y genérico.


También se encarga de cifrar los datos así como de comprimirlos para reducir su tamaño. El paquete que crea la capa de presentación contiene los datos prácticamente con el formato con el que viajaran por las restantes capas de la pila OSI (aunque las capas siguientes Irán añadiendo elementos al paquete.

La capa de sesión

La capa de sesión es la encargada de establecer el enlace de comunicación o sesión y también de finalizarla entre las computadoras emisora y receptora. Esta capa también gestiona la sesión que se establece entre ambos nodos
La capa de sesión pasa a encargarse de ubicar puntas de control en la secuencia de datos además proporciona cierta tolerancia a fallos dentro de la sesión de comunicación
Los protocolos que operan en la capa de sesión pueden proporcionar dos tipos distintos de enfoques para que los datos vayan del emisor al receptor: la comunicación orientada a la conexión y Ia comunicación sin conexión
Los protocolos orientados a la conexión que operan en la capa de sesi6n proporcionan un entorno donde las computadoras conectadas se ponen de acuerdo sobre los parámetros relativos a la creación de los puntos de control en los datos, mantienen un dialogo durante la transferencia de los mismos, y después terminan de forma simultanea la sesión de transferencia.

La capa de transporte

La capa de transporte es la encargada de controlar el flujo de datos entre los nodos que establecen una comunicación; los datos no solo deben entregarse sin errores, sino además en la secuencia que proceda. La capa de transporte se ocupa también de evaluar el tamaño de los paquetes con el fin de que estos Tengan el tamaño requerido por las capas inferiores del conjunto de protocolos. El tamaño de los paquetes 10 dicta la arquitectura de red que se utilice.


PROTOCOLOS QUE TRABAJAN CON EL MODELO OSI

Protocolos: TCP: Los protocolos orientados a la conexión operan de forma parecida a una llamada telefónica:

UDP: El funcionamiento de los protocolos sin conexión se parece más bien a un sistema de correo regular.

La capa de red

La capa de red encamina los paquetes además de ocuparse de entregarlos. La determinación de la ruta que deben seguir los datos se produce en esta capa, lo mismo que el intercambio efectivo de los mismos dentro de dicha ruta, La Capa 3 es donde las direcciones lógicas (como las direcciones IP de una computadora de red) pasan a convertirse en direcciones físicas (las direcciones de hardware de la NIC, la Tarjeta de Interfaz para Red, para esa computadora especifica).
Los routers operan precisamente en Ia capa de red y utilizan los protocolos de encaminamiento de la Capa 3 para determinar la ruta que deben seguir los paquetes de datos.

La capa de enlace de datos

Cuando los paquetes de datos llegan a la capa de enlace de datos, estas pasan a ubicarse en tramas (unidades de datos), que vienen definidas por la arquitectura de red que se esta utilizando (como Ethernet, Token Ring, etc.). La capa de enlace de datos se encarga de desplazar los datos por el enlace físico de comunicación hasta el nodo receptor, e identifica cada computadora incluida en la red de acuerdo con su dirección de hardware
La información de encabezamiento se añade a cada trama que contenga las direcciones de envió y recepción. La capa de enlace de datos también se asegura de que las tramas enviadas por el enlace físico se reciben sin error alguno. Por ello, los protocolos que operan en esta capa adjuntaran un Chequeo de Redundancia Cíclica (Cyclical Redundancy Check a CRC) al final de cada trama. EI CRC es básicamente un valor que se calcula tanto en la computadora emisora como en la receptora, Si los dos valores CRC coinciden, significa que la trama se recibió correcta e íntegramente, y no sufrió error alguno durante su transferencia.


Las subcapas del enlace de datos

La capa de enlace de datos se divide en dos subcapas, el Control Lógico del Enlace (Logical Link Control o LLC) y el Control de Acceso al Medio (Media Access Control MAC).
La subcapa de Control Lógico del Enlace establece y mantiene el enlace entre las computadoras emisora y receptora cuando los datos se desplazan por el entorno físico de la red. La subcapa LLC también proporciona Puntos de Acceso a Servicio (Servicie Access Poínos 0 SAP),

La subcapa de Control de Acceso al Medio determina la forma en que las computadoras se comunican dentro de la red, y como y donde una computadora puede acceder, de hecho, al entorno físico de la red y enviar datos.

La capa física

En la capa física las tramas procedentes de la capa de enlace de datos se convierten en una secuencia única de bits que puede transmitirse por el entorno físico de la red. La capa física también determina los aspectos físicos sobre la forma en que el cableado esta enganchado a la NIC de la computadora.

pila de protocolos



Es una jerarquía de pequeños protocolos q trabajan juntos para llevar a cabo la transmisión de datos.

TCP/IP

TCP/IP se ha convertido en el estándar de-facto para la conexión en red corporativa. Las redes TCP/IP son ampliamente escalables, para lo que TCP/IP puede utilizarse tanto para redes pequeñas como grandes.

TCP/IP es un conjunto de protocolos encaminados que puede ejecutarse en distintas plataformas de software (Windows, UNIX, etc.) y casi todos los sistemas operativos de red lo soportan como protocolo de red predeterminado.

Protocolos miembro de la pila TCP/IP.
FTP, SMTP, UDP, IP, ARP
TCP corre en varias capas del modelo OSI

Protocolo de Internet (IP, de sus siglas en inglés Internet Protocol)

Es un protocolo no orientado a conexión usado tanto por el origen como por el destino para la comunicación de datos a través de una red de paquetes conmutados.
Los datos en una red basada en IP son enviados en bloques conocidos como paquetes o datagramas (en el protocolo IP estos términos se suelen usar indistintamente). En particular, en IP no se necesita ninguna configuración antes de que un equipo intente enviar paquetes a otro con el que no se había comunicado antes.


Dirección IP

Una dirección IP es un número que identifica de manera lógica y jerárquicamente a una interfaz de un dispositivo (habitualmente una computadora) dentro de una red que utilice el protocolo de Internet (Internet Protocol), que corresponde al nivel de red o nivel 3 del modelo de referencia OSI. Dicho número no se ha de confundir con la dirección MAC que es un número físico que es asignado a la tarjeta o dispositivo de red (viene impuesta por el fabricante), mientras que la dirección IP se puede cambiar.
Es habitual que un usuario que se conecta desde su hogar a Internet utilice una dirección IP. Esta dirección puede cambiar al reconectar; y a esta forma de asignación de dirección IP se denomina una dirección IP dinámica (normalmente se abrevia como IP dinámica).

Los sitios de Internet que por su naturaleza necesitan estar permanentemente conectados, generalmente tienen una dirección IP fija (se aplica la misma reducción por IP fija o IP estática), es decir, no cambia con el tiempo. Los servidores de correo, dns, ftp públicos, servidores Web necesariamente deben contar con una dirección IP fija o estática, ya que de esta forma se facilita su ubicación.

Direcciones IP

•Las direcciones 127.x.x.x se reservan para pruebas de retroalimentación. Se denomina dirección de bucle local o loopback.


•NO pueden empezar ni terminar en 0
Hay ciertas direcciones en cada clase de dirección IP que no están asignadas y que se denominan direcciones privadas. Las direcciones privadas pueden ser utilizadas por los hosts que usan traducción de dirección de red (NAT) para conectarse a una red pública o por los hosts que no se conectan a Internet. En una misma red no pueden existir dos direcciones iguales, pero sí se pueden repetir en dos redes privadas que no tengan conexión entre sí o que se sea a través de NAT. Las direcciones privadas son:

•Clase A: 10.0.0.0 a 126.0.0.0 (8 bits red, 24 bits hosts)

•Clase B: 128.16.0.0 a 191.16.0.0 (16 bits red, 16 bits hosts)

•Clase C: 192.168.10.0 a 223.255.254..0 (24 bits red, 8 bits hosts)

¿Qué es DHCP?

DHCP (sigla en inglés de Dynamic Host Configuration Protocol) es un protocolo de red que permite a los nodos de una red IP obtener sus parámetros de configuración automáticamente. Se trata de un protocolo de tipo cliente/servidor en el que generalmente un servidor posee una lista de direcciones IP dinámicas y las va asignando a los clientes conforme éstas van estando libres, sabiendo en todo momento quién ha estado en posesión de esa IP, cuánto tiempo la ha tenido y a quién se la ha asignado después.

Tecnología de SWITCH

Un switch es un dispositivo de propósito especial diseñado para resolver problemas de
Rendimiento en la red, debido a anchos de banda pequeños y embotellamientos, para esto trabaja con un protocolo llamado STP (Spanning Tree Protocol). El switch puede agregar mayor ancho de banda, acelerar la salida de paquetes, reducir tiempo de espera y bajar el costo por puerto. Opera en la capa 2 del modelo OSI y reenvía los paquetes en base a la dirección MAC.
El switch segmenta económicamente la red dentro de pequeños dominios de colisiones,
Obteniendo un alto porcentaje de ancho de banda para cada estación final. No están diseñados con el propósito principal de un control íntimo sobre la red o como la fuente última de seguridad, redundancia o manejo.

¿Qué es el modelo de referencia OSI?

¿Qué es el modelo de referencia OSI?
Bueno, el modelo de referencia OSI es un modelo de

los protocolos propuestos por OSI como protocolos

abiertos interconectables en cualquier sistema,

básicamente se pretendía que los protocolos OSI

fueran el estandar de la industria. Pero adivinen, no

pasó, de hecho sólo unos pocos protocolos de los

originales de OSI siguen siendo usados, por ejemplo

IS-IS, un protocolo de enrutamiento. De los

protocolos OSI sólo queda el modelo y como no hay

protocolos en uso se le llama modelo de referencia,

porque está tan bien definido que casi todas las

tecnologías lo usan para que los usuarios sepan qué

es lo que hace exactamente.

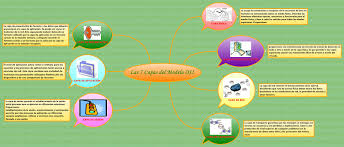

Resultado de imagen para imagenes del modelo osi


Entonces este modelo lo que hace es definir el

proceso de comunicaciones completamente, dividirlo

en funciones claramente demarcadas y ponerles

nombre a esas funciones. Cuando un fabricante de

tecnología de comunicaciones quiere poner en claro

brevemente qué hace ésta sin definir su propia

terminología ni las operaciones particulares de la

misma, sólo dice con qué capas del modelo de

referencia OSI se corresponde y ya, quien conozca

éste último comprenderá inmediatamente qué hace

la tecnología que está aprendiendo.

¿Cuáles son sus capas?
En entregas futuras (Tutorial sobre las capas del

modelo OSI) definiré bien cada capa y entraremos

en

detalles, pero por lo pronto vamos a mencionar las

capas que, cuando uno se acostumbra, las llama por

nombre o por número indistintamente.
1   Física

2   Enlace de datosRed

3   Transporte

4   Sesión

5   Presentación

6    plicación

Como les decía, con el tiempo uno habla a veces de

la capa 2 de OSI o de la capa de enlace de datos y

así para cualquiera de ellas, por eso es importante

saber muy bien qué número le corresponde a cada

una y para recordar el nombre se recomienda usar

mnemotécnia, es decir, inventarse una frase o

cuento

que ayude a recordar algo, a partir de la primera

letra o algo así. Por ejemplo para recordar las

primeras letras del modelo yo podría memorizar la

frase La Física es Enteramente Responsable

de Tener SujetosPresionando por Aprender o una

mejor en orden inverso: Apenas Paso

la Silla, TodosRevisamos Entera tu Falda. Quienes

recomiendan estas técnicas dicen que son más

efectivas si las frases son descabelladas, aunque

confieso que yo personalmente nunca usé estas

técnicas.



Conclusiones

El modelo de referencia OSI nos hace la vida más

fácil cuando entramos al mundo de las

telecomunicaciones, dado que nos da un lenguaje

común para referirnos a los procesos requeridos

para

establecer una comunicación, si no lo tuvieramos

tendríamos que aprender el modelo y terminología

de

cada tecnología que estudiemos. Éste es la base

para

cualquier estudio más avanzado de

telecomunicaciones y redes de datos.
Si quiere seguir leyendo sobre el modelo OSI, he

escrito varias entradas en secuencia sobre las

diferentes partes del modelo, por ejemplo ¿En qué

consiste la capa 1 del modelo de referencia OSI?

Capa física.
